Waga przenośnikowa, nazywana również wagą taśmową lub taśmociągową, to urządzenie pomiarowe instalowane na przenośniku taśmowym, które mierzy wydatek masowy przemieszczanego materiału w czasie rzeczywistym, bez konieczności zatrzymywania procesu transportu. Jest to jedno z podstawowych urządzeń pomiarowych w branżach zajmujących się przeładunkiem materiałów sypkich, takich jak górnictwo, produkcja betonu czy recykling surowców.
Jak obliczyć wydajność mJak działa waga przenośnikowa?
Waga przenośnikowa składa się z czujnika tensometrycznego umieszczonego pod odcinkiem taśmy, który mierzy chwilowe obciążenie wynikające z ciężaru przemieszczanego materiału. Jednocześnie urządzenie rejestruje prędkość przesuwu taśmy, najczęściej za pomocą enkodera. Wydatek masowy materiału obliczany jest jako iloczyn zmierzonego obciążenia i prędkości taśmy, co pozwala na bieżąco wyznaczać, ile materiału przepływa przez dany punkt przenośnika w jednostce czasu.
Wydatek masowy = obciążenie taśmy × prędkość przesuwu taśmy
Gdzie wykorzystywane są wagi przenośnikowe?
- W górnictwie odkrywkowym — do pomiaru wolumenu wydobytego surowca transportowanego przenośnikami.

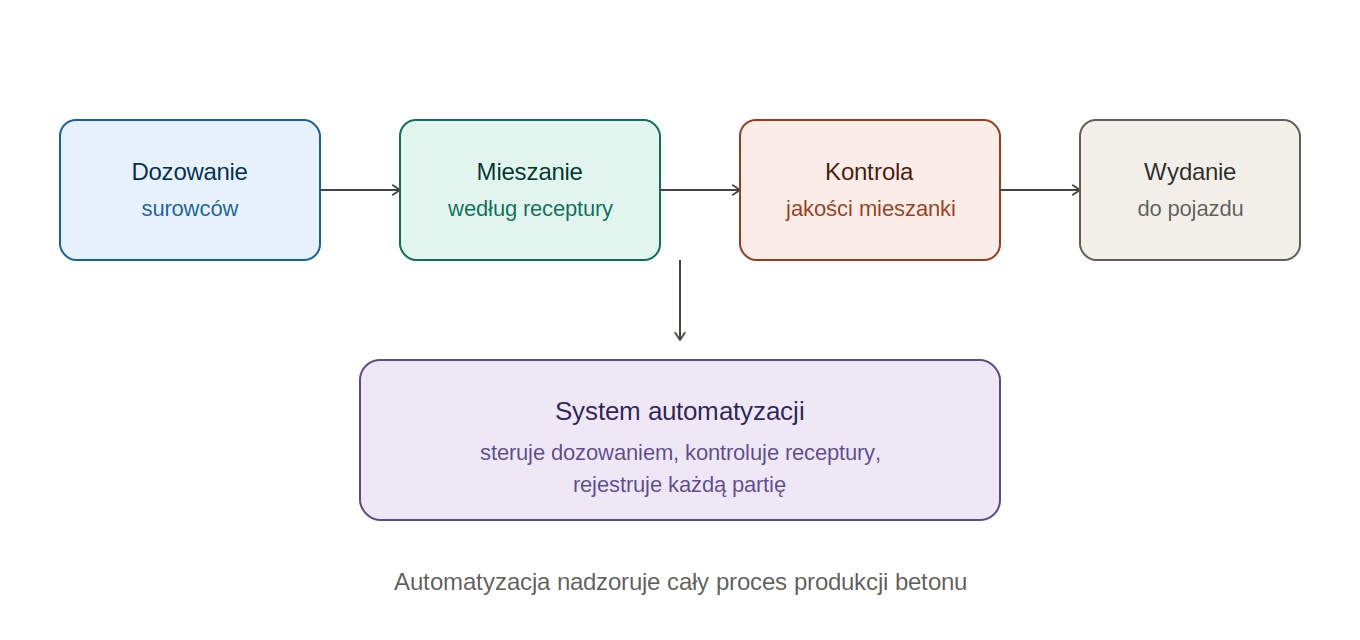

- W produkcji betonu towarowego — do dozowania i kontroli ilości surowców sypkich wprowadzanych do mieszanki.
- W recyklingu — do pomiaru przepustowości linii sortowania i przetwarzania surowców wtórnych.
- W przemyśle spożywczym i chemicznym — do kontroli ilości przemieszczanych materiałów sypkich.
Jakie są rodzaje wag przenośnikowych?
| Rodzaj wagi | Charakterystyka |
| Wagi jednoczujnikowe | Prostsza konstrukcja, jeden punkt pomiarowy, niższy koszt |
| Wagi wieloczujnikowe | Wyższa dokładność pomiaru, stosowane przy wyższych wymaganiach precyzji |
| Wagi z funkcją kalibracji statycznej | Umożliwiają okresową weryfikację dokładności bez przerywania pracy na dłużej |
Dlaczego dokładność pomiaru ma znaczenie?
Wagi przenośnikowe są często podstawą rozliczeń handlowych między dostawcą i odbiorcą surowca, dlatego ich dokładność ma bezpośrednie znaczenie finansowe. Nawet niewielkie odchylenie pomiaru, utrzymujące się przez dłuższy czas, może prowadzić do istotnych różnic w rozliczeniach wolumenu przeładowanego materiału.
Standardy dotyczące projektowania, instalacji i parametrów technicznych przenośników taśmowych, na których montowane są wagi, publikuje Conveyor Equipment Manufacturers Association (CEMA), organizacja branżowa zajmująca się normalizacją w tym obszarze.
Jak utrzymać dokładność wagi przenośnikowej?
- Regularna kalibracja urządzenia zgodnie z zaleceniami producenta.
- Kontrola stanu technicznego taśmy i podpór w okolicy czujnika pomiarowego.
- Unikanie nierównomiernego rozłożenia materiału na taśmie w obszarze pomiaru.
- Bieżące monitorowanie odczytów w celu wykrycia odchyleń wskazujących na potrzebę kalibracji.
Jak TMS wykorzystuje dane z wag przenośnikowych?
Platforma TMS może integrować dane z wag przenośnikowych z innymi danymi produkcyjnymi, prezentując wydatek masowy w czasie rzeczywistym oraz umożliwiając agregację danych do raportów zmianowych, dziennych i miesięcznych. Dzięki temu dane z wag stają się częścią szerszego obrazu efektywności operacyjnej zakładu, a nie izolowanym pomiarem.
Podsumowanie
Wagi przenośnikowe pozwalają mierzyć wydatek masowy materiału na przenośniku taśmowym w czasie rzeczywistym, łącząc pomiar obciążenia taśmy z jej prędkością przesuwu. Ich dokładność ma istotne znaczenie zarówno operacyjne, jak i finansowe, dlatego wymaga regularnej kalibracji i kontroli stanu technicznego.
Najczęściej zadawane pytania (FAQ)
Co to jest waga przenośnikowa?
Waga przenośnikowa, zwana też wagą taśmową, to urządzenie mierzące wydatek masowy materiału przemieszczanego na przenośniku taśmowym w czasie rzeczywistym, bez zatrzymywania procesu.
Jak działa waga przenośnikowa?
Czujnik tensometryczny mierzy obciążenie taśmy wynikające z ciężaru materiału, a enkoder rejestruje prędkość przesuwu taśmy — wydatek masowy obliczany jest jako iloczyn tych dwóch wartości.
Gdzie stosuje się wagi przenośnikowe?
Wagi przenośnikowe są wykorzystywane między innymi w górnictwie odkrywkowym, produkcji betonu towarowego, recyklingu surowców oraz w przemyśle spożywczym i chemicznym.
Jak często należy kalibrować wagę przenośnikową?
Częstotliwość kalibracji zależy od zaleceń producenta i intensywności użytkowania, jednak regularna kalibracja jest niezbędna do zachowania dokładności pomiaru, szczególnie gdy dane są podstawą rozliczeń handlowych.
Jak TMS wykorzystuje dane z wag przenośnikowych?
TMS integruje dane z wag przenośnikowych z innymi danymi produkcyjnymi, prezentując wydatek masowy w czasie rzeczywistym i umożliwiając agregację danych do raportów zmianowych, dziennych i miesięcznych.
